為了爬山,決定 DIY 車床,解決住宿問題!

車床設計除了可以睡覺舒服外,還要考慮到收納問題,這次是針對三菱 outlander 設計的"變形"車床,簡單方便,大家都可以DIY試試

不多說, 開始看圖說故事:

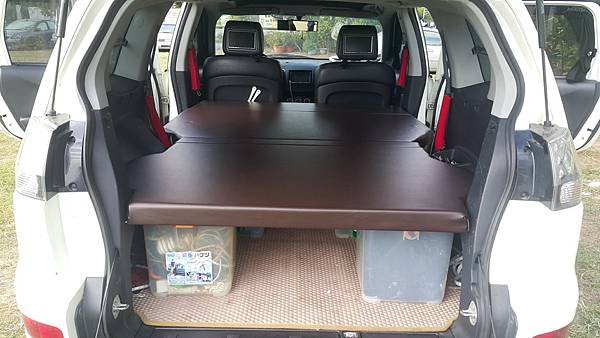

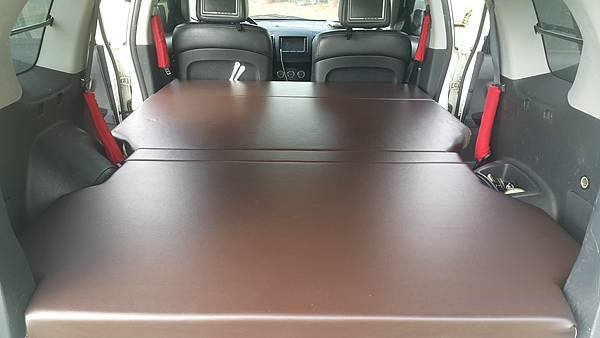

先來2張成品圖欣賞一下

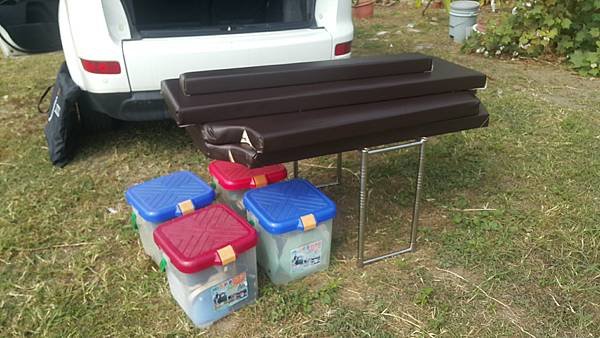

配件其實很簡單,只有

1. 4個RV桶

2. 一個鐵架(家裡多出來的蚊帳支架組裝出來的)

3.4片板子(內部鋪海綿,包PU皮)


開始組裝成車床

1.先把椅子打平

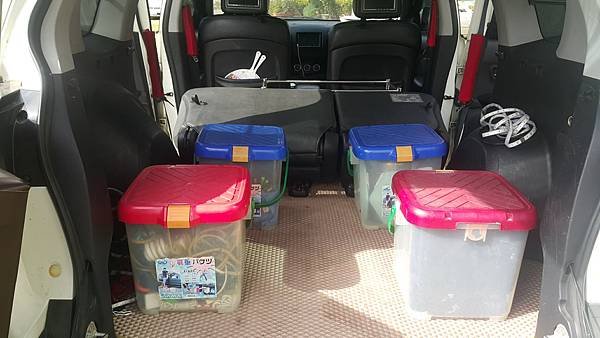

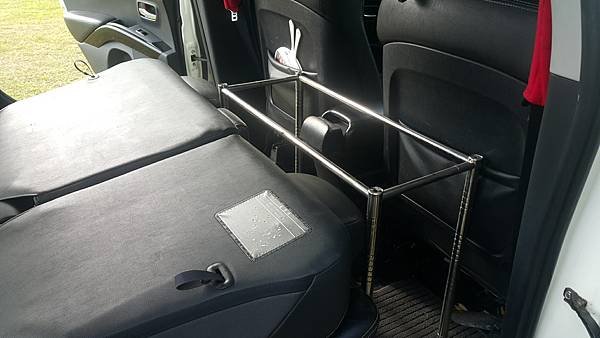

2.鐵架 與 RV 桶 就定位

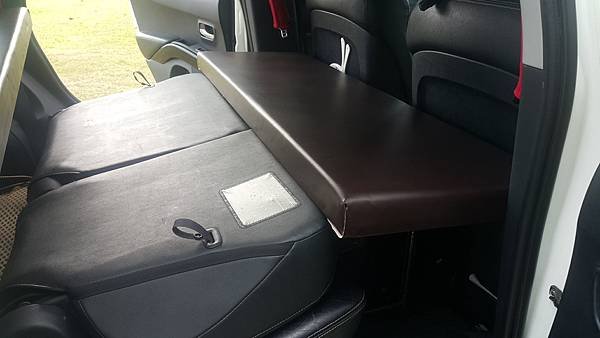

3. 依序鋪板子,完成組裝車床




是不是很簡單呢!!

完成的車床下,擁有固定的收納空間,不需為了鋪床,將所有家當搬到車外,

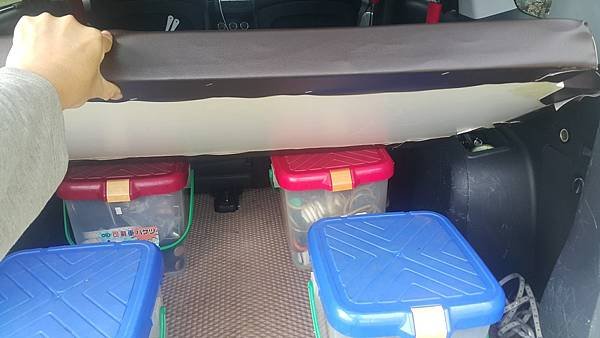

RV桶本身也可置物,當要拿東西時,只要掀開最後一片板子由後面上翻一些,即可輕易取物!!

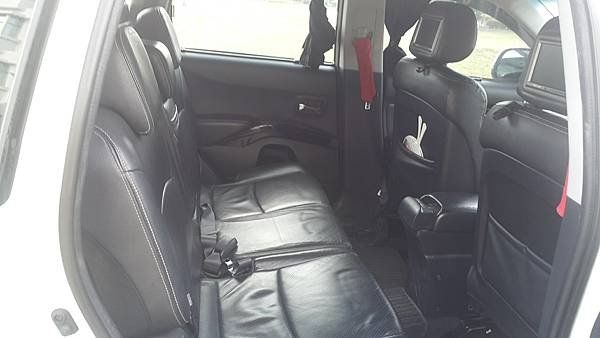

接下來是回復乘車模式,有2種變形模式,一種是一般模式,另一種是架高模式(可放冰箱)

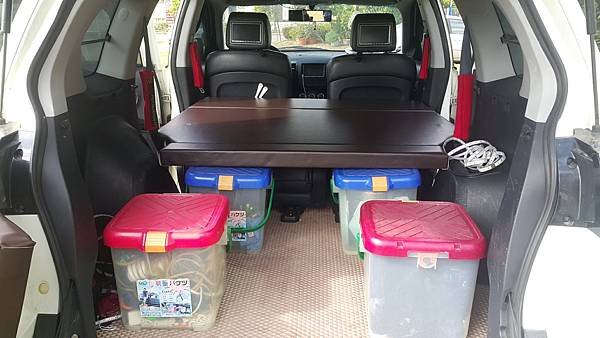

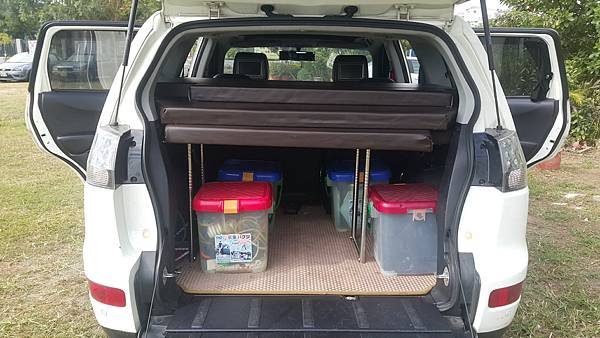

1.一般模式

   只要將鐵架移到最後板子上,再將前面3板子放架子上即完成!





一般模式可快速回復乘車模式,但空隙高度不高,無法放如冰箱等較高大的東西,

此時就需要下面 架高模式:

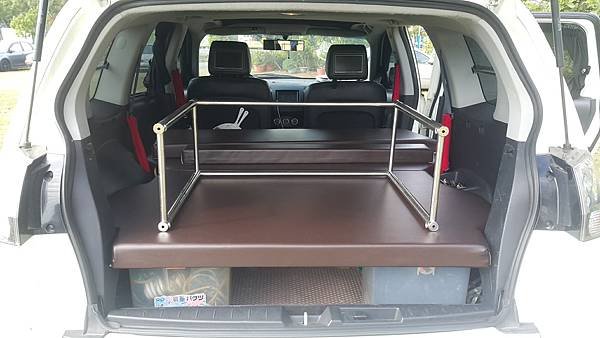

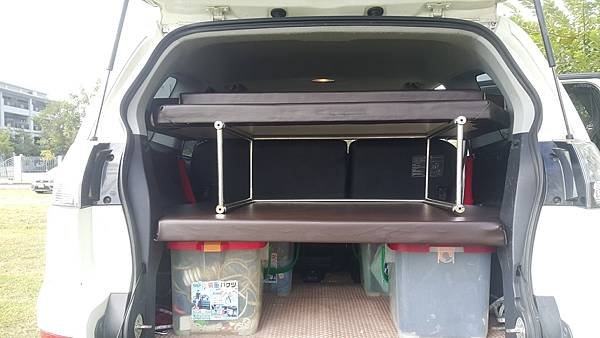

2.架高模式

鐵架改立高,放置如下圖


4片板子直接放上即可




3 還有野餐泡茶模式喔~一家4口剛剛好




製作心得分享:

看似簡單的幾樣東西,其實還是要花不少時間去測量與裁切,

1.首先是配合椅子打平後的高度,決定床的高度,發現RV桶放後車廂高度跟椅子高度剛好可呈水平,
   這樣就可利用椅背當支撐板子,不須再另外立腳柱,但最前方還是需要腳架支撐板子,所以利用蚊帳
   支架組成一個ㄇ 字形鐵架,高度要裁切剛好跟椅背一樣高這樣就完成一半了!!


2.購買ㄇ心板準備裁切床板,要考慮到不睡時,後座要坐人,還要收納在後車廂,所以每片板子不能太大,
   且板子要利用椅背最高點支撐,這邊要仔細思考清楚,確定沒問題,就可用線鋸大膽鋸下去了!若您車子
   跟小弟同款的,可提供數據參考,減少摸索時間!

3.確認板子可完整平舖,沒任何問題,即可購買海綿,與 PU 皮 ,準備包覆板子(須備手動釘槍,與強力膠),
  本來是購買現成的充氣睡墊,但發現充飽氣後,高度會太高,造成睡覺空間壓迫,所以改自行包覆海綿使用,
  使用感覺比充氣睡墊還舒服,雖然海綿越厚越舒服,但相對收納也越占空間,在3跟5之間爭掙扎很久,最後
  選擇4公分!!

4.RV桶 280*4=1120元
   三合板 800元
   海綿 1090元
   PU皮 1020元
---------------------------
 合計 4030元

~以上供各位車友參考,謝謝參觀指教,歡迎不吝分享+讚+留言~
